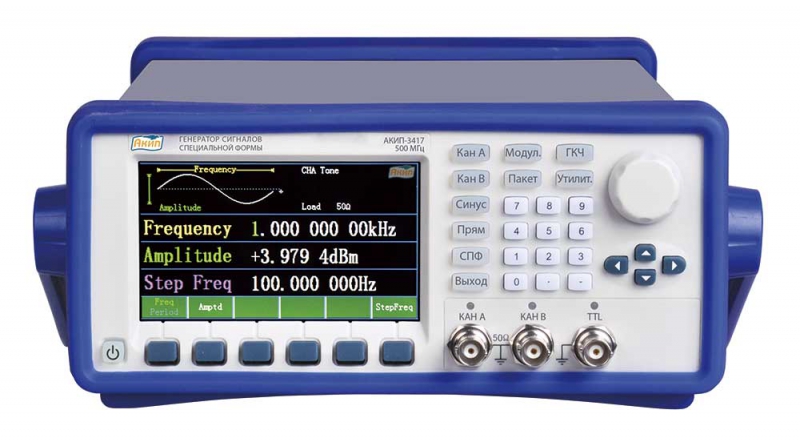

Новый генератор АКИП

Особенностью АКИП-3417 является наличие 2-х полностью независимых каналов с возможностью формирования сигнала синусоидальной формы по каналу A в диапазоне до 500 МГц (!). Для формирования выходного сигнала используется однопетлевой синтезатор с ФАПЧ-подстройкой между частотой опоры и аналоговым генератором. Для генерации колебаний по каналу B новинка использует технологию прямого цифрового синтеза (DDS), которая позволяет формировать точные по форме (8 типов) и стабильные сигналы для широкого круга измерительных задач.

Среди особенностей: режим SUM как результирующая функция сложения 2-х выходных сигналов (Кан.А/ Кан.В). Модель имеет большой графический ЖК-дисплей (TFT, диагональ 11 см, 480 х 272 точек), на котором отображается меню навигации и информация о режимах работы, параметрах выходного сигнала и системные уведомления. Органы управления (кнопки, панель) и внутренний интерфейс имеют полную локализацию для российского пользователя. Генераторы снабжены интерфейсами USB, RS-232 для ДУ и программирования в составе автоматизированных измерительных комплексов.

Основные возможности:

Канал А (система ФАПЧ):

• частотный диапазон: синус до 500 МГц; прямоугольник до 80 МГц;
• формы сигналов: синус, прямоугольник, треугольник, импульс, синхр, экспонента, шум, DC (пост. смещение);
• виды модуляции: АМ, ЧМ, ЧМн, ФМн;
• режим линейного и логарифмического свипирования (ГКЧ) и формирования пакетов радиоимпульсов (Burst) с функцией непрерывной корректировки фазы.

Канал B (прямой цифровой синтез):

• частотный диапазон до 10 МГц;
• формы сигналов: синус, прямоугольник, треугольник, импульс, экспонента, шум, DC (пост. смещение).

Погрешность внутреннего опорного генератора составляет ±2×10^-6, для улучшения стабильности возможна установка термостатированного опорного генератора с погрешностью ±2×10^-7 в год (опция 100).

Новый генератор АКИП-3417 – высокопроизводительный источник сигналов с низким уровнем джиттера и минимальными гармоническими искажениями формы выходных колебаний, позволяющий формировать точные по форме и высокочастотные сигналы.

Измерительные ресурсы и возможности генератора АКИП-3417 позволяют использовать его в самых разнообразных сферах: исследования и обучение, тестирование аналоговых датчиков, имитация сигналов окружающей среды, тестирование функциональных и интегральных схем, ремонт и сервис.
