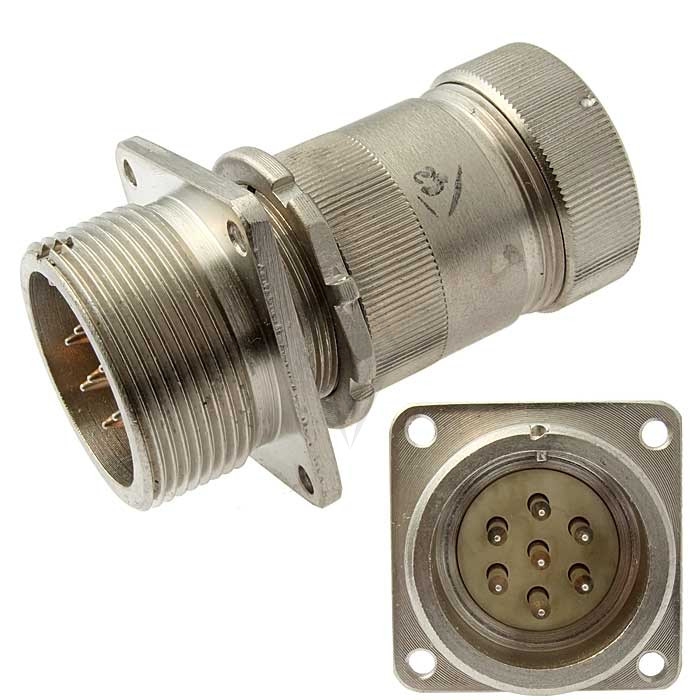

Соединители 4РТ

Соединители 4РТ состоят из приборной вилки и кабельной розетки. Вилки изготавливаются без патрубка или с прямым патрубком, розетки с прямым патрубком. Патрубки с гайками под экранированный и неэкранированный кабель По дополнительному заказу возможна поставка соединителей с керамическим изолятором. Сочленение соединителей – резьбовое, поляризация корпусов – одношпоночная.

СОЕДИНИТЕЛЯМ ПРИСВОЕНЫ УСЛОВНЫЕ ОБОЗНАЧЕНИЯ, КОТОРЫЕ СОСТОЯТ ИЗ СЛЕДУЮЩИХ КЛАССИФИКАЦИОННЫХ ПРИЗНАКОВ:

4РТ - Тип соединителя

20 - Условный размер корпуса

Б(К) - Вид корпуса: Б – приборный, К - кабельный

П - Вид патрубка: П – прямой

Э(Н) - Вид гайки патрубка: Э - для экранированного кабеля Н - для неэкранированного кабеля

2 - Количество контактов

Ш(Г) - Часть соединителя: Ш – вилка, Г – розетка

6 - Обозначение сочетания контактов – условное число см.табл.1

-5 - Материал изолятора: -5 керамика, Отсутствие цифры - кремнепласт

Модификации:

4РТ20БПН2Ш6

4РТ20КПН2Г6

4РТ20КПЭ2Г6

4РТ28Б7Ш9

4РТ28БПН7Ш9

4РТ28БПЭ7Ш9

4РТ28КПН7Г9

4РТ28КПЭ7Г9

4РТ40Б16Ш4

4РТ40БПН16Ш4

4РТ40КПН16Г4

4РТ40КПЭ16Г4

4РТ48Б26Ш3

4РТ48БПН26Ш3

4РТ48БПЭ26Ш3

4РТ48КПН26Г3

4РТ60БПН47Ш3

4РТ60КПН47Г3

4РТ60КПЭ47Г3
