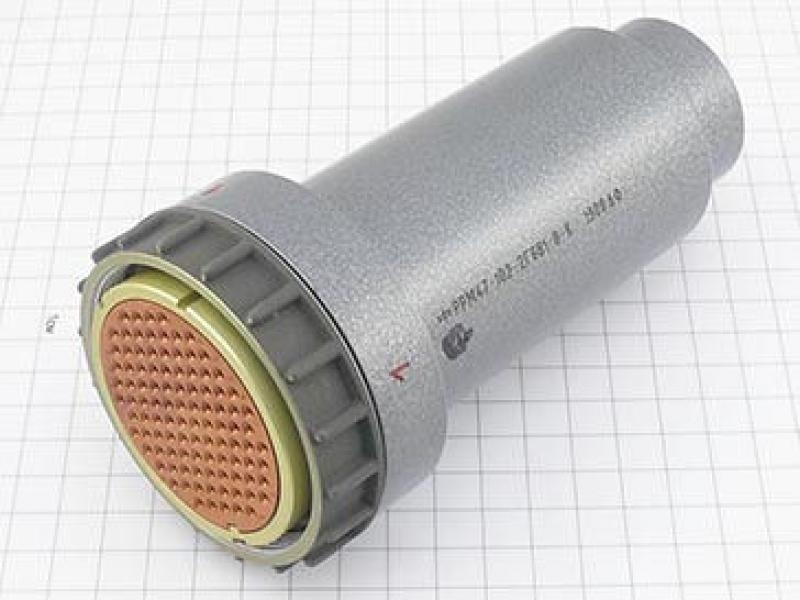

Соединители электрические низкочастотные цилиндрические типа РРМ47, РРМ47Г

Соединители состоят из приборной вилки и кабельной розетки. Приборная вилка изготавливается в герметичном или негерметичном исполнении. Кабельная розетка (негерметичная) изготавливается с прямым или угловым кожухом, с замком или без замка. Сочленение соединителей резьбовое, поляризация корпусов- многошпоночная, многопозиционная, вилки приборные сочленяются с розетками кабельными только одного варианта поляризации.

Соединителям присвоены условные обозначения, которые состоят из следующих классификационных признаков:

РРМ47 - Тип соединителя

Г - Г - герметичный, Отсутствие буквынегерметичный

102 - Количество контактов

2 - Обозначение сочетания контактов

Ш(Г) - Часть соединителя: Ш – вилка, Г – розетка

1(6,8) - Вид корпуса и присоединительного кожуха: 1 - приборная часть без кожуха 6 - кабельная часть с прямым кожухом 8 - кабельная часть с угловым кожухом

A(B) - Вид покрытия контактов: А - золото, В - серебро

1(2-21) - вариант положения поляризуюùих шпонок м шпоночных пазов в корпусах

3 - наличие замка в розетке

В - Всеклиматическое исполнение

К - Условное обозначение предприятия-изготовителя

Модификации

РРМ47-102-2Г6А1-В, РРМ47-102-2Г6В1-В, РРМ47-102-2Г6А1-З-В, РРМ47-102-2Г6В1-З-В, РРМ47-102-2Г6В1-З-В, РРМ47-102-2Г6А2-В, РРМ47-102-2Г6А2-В, РРМ47-102-2Г6В2-В, РРМ47-102-2Г6А2-З-В, РРМ47-102-2Г6В2-З-В, РРМ47-102-2Г6А3-В, РРМ47-102-2Г6В3-В, РРМ47-102-2Г6А4-З-В, РРМ47-102-2Г6А5-В, РРМ47-102-2Г6В5-В, РРМ47-102-2Г6В7-В, РРМ47-102-2Г6В7-З-В, РРМ47-102-2Г6А8-В, РРМ47-102-2Г6В8-З-В, РРМ47-102-2Г6А9-В, РРМ47-102-2Г6В9-В, РРМ47-102-2Г6В9-З-В, РРМ47-102-2Г6А10-В, РРМ47-102-2Г6В10-З-В, РРМ47-102-2Г6А11-З-В
