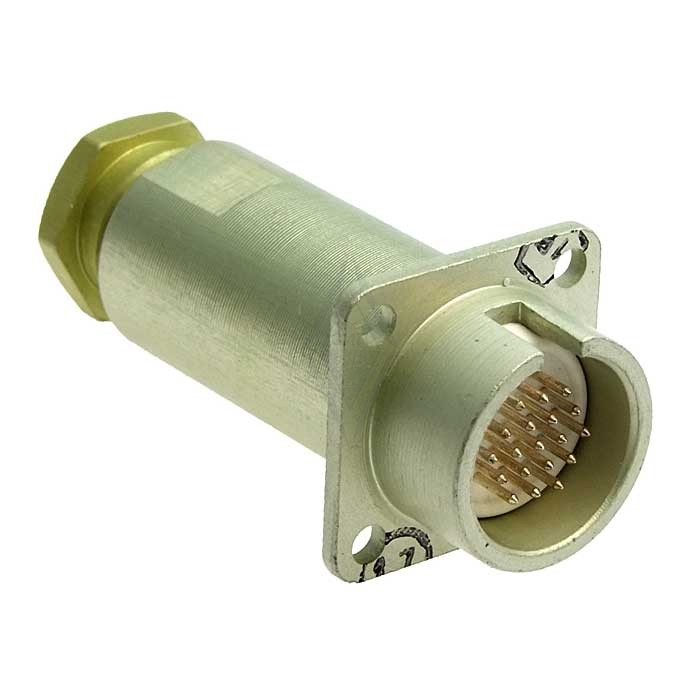

СОЕДИНИТЕЛИ МР1, МР1Н

Соединители состоят из герметичной (МР1) или негерметичной (МР1Н) вилки под объемный или печатный монтаж и негерметичной кабельной розетки. Вилки и розетки изготавливаются без кожуха или с кожухом (металлическим или пластмассовым), с токопроводным и нетокопроводным покрытием. Сочленение вилок с розетками резьбовое или врубное, поляризация корпусов - одношпоночная. Соединители предназначены для внутреннего монтажа.

Всеклиматического исполнения - МР1, МР1Н. Климатического исполнения УХЛ - МР1-Э, МР1Н-Э.

СОЕДИНИТЕЛЯМ ПРИСВОЕНЫ УСЛОВНЫЕ ОБОЗНАЧЕНИЯ, КОТОРЫЕ СОСТОЯТ ИЗ СЛЕДУЮЩИХ КЛАССИФИКАЦИОННЫХ ПРИЗНАКОВ:

МР1 - Тип соединителя

H - Н-только для негерметичной приборной вилки

10 - Количество контактов

1(2-16) - Конструктивное исполнение: Вилка приборная резьбового сочленения Покрытие контактов: 1 - серебро, 2-золото Вилка приборная врубного сочленения 3 - серебро, 4 - золото Розетка кабельная резьбового сочленения 5 - серебро, 6 - золото Розетка приборная врубного сочленения 7 - серебро, 8 - золото Вилка приборная резьбового сочленения для печатного монтажа 9 - серебро, 10 - золото Вилка приборная резьбового сочленения для печатного монтажа с токопроводным покрытием корпусных деталей 11 - серебро,12 - золото Розетка кабельная резьбового сочленения с токопроводным покрытием корпусных деталей 13 - серебро, 14 - золото Вилка приборная резьбового сочленения для обúемного монтажа с токопроводным покрытием корпусных деталей 15 - серебро, 16 - золото

В(-Э) - В - Всеклиматическое исполнение (для МР1, МР1Н) - Э - токопроводные корпусные детали (для МР1 - Э, МР1Н - Э)

Модификации:

МР1-10-1-В, МР1-10-3-В, МР1-10-4-В, МР1-10-5-В, МР1-10-6-В, МР1-10-7-В, МР1-19-В, МР1-19-1-В, МР1-19-2-В, МР1-19-3-В, МР1Н-19-3-В, МР1-19-5-В, МР1-19-6-В, МР1-19-7-В, МР1-19-8-В, МР1-30-1-В, МР1-30-2-В, МР1-30-3-В, МР1-30-5-В, МР1-30-6-В, МР1-50-1-В, МР1-50-2-В, МР1-50-3-В, МР1-50-5-В, МР1-50-6-В, МР1-50-6-В, МР1-50-7-В, МР1-76-1-В, МР1-76-2-В, МР1-76-3-В, МР1-76-4-В, МР1-76-5-В, МР1-76-7-В, МР1-102-1-В, МР1-102-2, МР1-102-5-В, МР1-102-7-В
