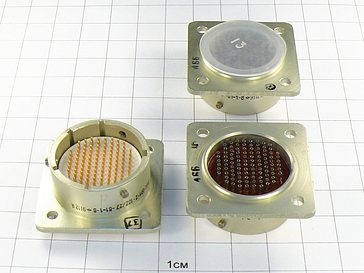

Соединители ОНЦ-БМ-1(2)

Предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Соединители состоят из герметичной приборной вилки и негерметичной кабельной розетки и имеют многошпоночную поляризацию корпусов и многопозиционную (от 3 до 20 позиций) установку изоляторов, защищающую от несанкционированного сочленения.

Сочленение соединителей - байонетное. Вилки изготавливаются без кожуха, розетки с прямым пластмассовым кожухом.

ОНЦ-БМ-1 серебро, ОНЦ-БМ-2 золото. Соединители предназначены для внутреннего монтажа, во всеклиматическом исполнении, в соответствии с техническими условиями.

Соединителям присвоены условные обозначения, которые состоят из следующих

ОНЦ-БМ- Тип соединителя

1(2) - Покрытие контактов: 1- серебро 2- золото

- 10 - Количество контактов

10 - Условный диаметр корпуса

В(Р) - Часть соединителя: В-вилка Р-розетка

1(12) - Конструктивное исполнение: 1-приборная вилка без кожуха, 12- кабельная розетка с прямым кожухом

1(2-20) - Многопозиционная поляризация корпусов

В - Всеклиматическое исполнение

Модификации:

ОНЦ-БМ-1-10/10-Р12-1В

ОНЦ-БМ-1-19/12-Р12-1В

ОНЦ-БМ-1-30/14-Р12-1В

ОНЦ-БМ-1-50/18-В1-1В

ОНЦ-БМ-1-76/22-Р12-1В

ОНЦ-БМ-1-102/27-Р12-1В

ОНЦ-БМ-2-10/10-В1-1В

ОНЦ-БМ-2-10/10-Р12-1В

ОНЦ-БМ-2-19/12-В1-1В

ОНЦ-БМ-2-19/12-Р12-1В

ОНЦ-БМ-2-76/22-В1-1В

ОНЦ-БМ-2-76/22-В1-3В

ОНЦ-БМ-2-102/27-В1-1В

ОНЦ-БМ-2-102/27-В1-2В

ОНЦ-БМ-2-102/27-В1-3В
