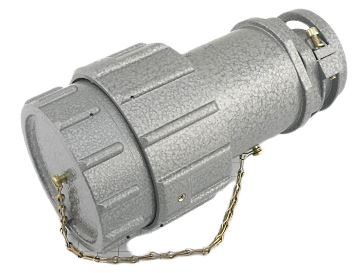

Соединители РБН1

Соединители водонепроницаемые РБН1 предназначены для работы в электрических цепях постоянного или переменного (частотой до 3 МГц) токов при напряжении до 700 В (амплитудное значение). Соединители РБН1 состоят из вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными. Сочленение соединителей - байонетное, поляризация корпусов — одношпоночная.

Условные обозначения:

РБН1 - Тип соединителя

3(4,5,6,7,12,16,20,26,30,37,45) - Количество контактов

2(5,17,18,19,26) - Обозначение сочетания контактов

Ш(Г) - Часть соединителя: Ш-вилка, Г-розетка

1(2,3,4) - Конструктивное исполнение: 1 - приборные вилки и розетки, 2 - кабельные вилки и розетки в угловом корпусе, 3 - кабельные вилки и розетки без обоймы для соединителя “кабель-кабель”, 4 - кабельные вилки и розетки в прямом корпусе

В - Всеклиматическое исполнение

Соответствие вилок розеткам (взаимное сочленение)

РБН1-Г2, РБН1-Г4 (Кабельные розетки с прямым и угловым корпусом) - РБН1-Ш1 (Приборные вилки), РБН1-Ш3 (Кабельные вилки соединения “кабель-кабель”)

РБН1-Ш2, РБН1-Ш4 (Кабельные вилки с прямым и угловым корпусом) - РБН1-Г1 (Приборные розетки), РБН1-Г3 (Кабельные розетки соединения “кабель-кабель”)
